Dankzij een scanmodel van Domascan® lukte het kraanleverancier Mennens om twee kraanliggers met een spanwijdte van 14 meter door een relatief klein hijsluik te manoeuvreren.
De Eerbeekse kartonfabriek Folding Boxboard bestelde bij Mennens een nieuwe halkraan die tijdens een geplande machinestop van twee dagen moest worden geplaatst. Normaal gesproken wordt voor zo’n operatie een deel van het dak van de machinehal verwijderd, maar gezien de korte duur van de machinestop was dat hier geen optie. Mennens moest het zien te doen met een vrij klein hijsluik direct boven de kartonmachine. Omdat er rondom de machine ook weinig ruimte was, besloot men eerst te onderzoeken of het allemaal wel haalbaar was. Een mooie en uitdagende klus voor Domascan®.

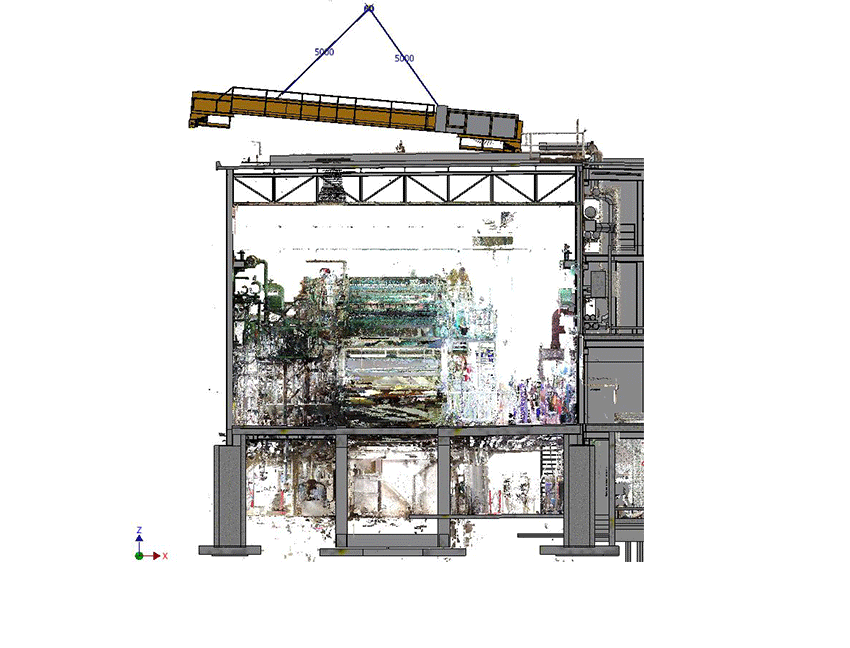

Met onze scanapparatuur brachten wij de omgeving van het hijsluik volledig en nauwkeurig in kaart. Zo legden we de obstakels én de tussenliggende ruimte vast in één toegankelijk model. Op basis van dit omgevingsmodel en een 3D-model van de kraanliggers toetsten hijsspecialist Albert van de Scheur en Domatrac samen de haalbaarheid van het hijsplan.

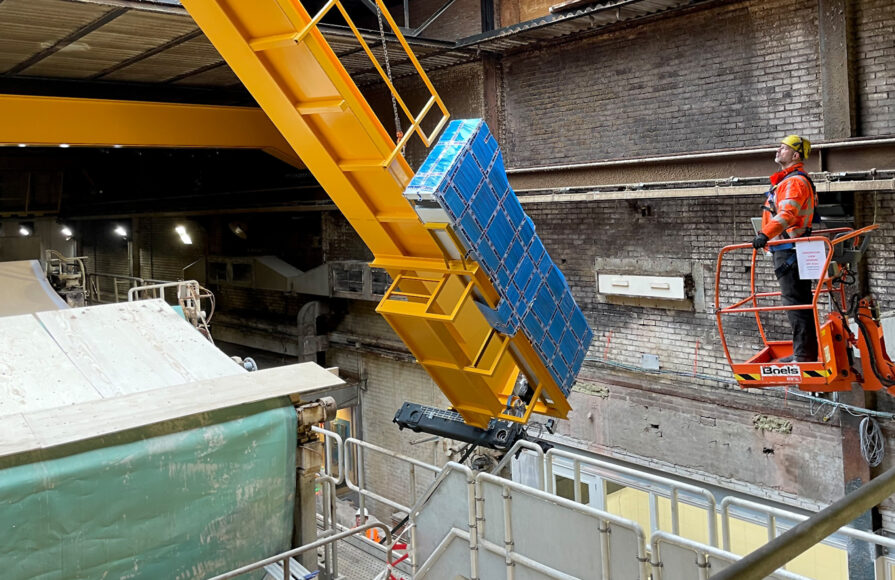

De bevindingen van de toetsing werden uitgewerkt in een simulatie. Die wees uit dat de kraanligger zonder loopwielen en na het verwijderen van een luchtkanaal diagonaal langs de machine kon worden gemanoeuvreerd. Vervolgens kon de kraanligger dan met een draaibeweging horizontaal op de kraanrails worden gezet. Het ontwerp van de kraanligger werd ook nog aangepast aan de maximale werkhoogte van de kartonmachine.
Uiteindelijk leidde deze multidisciplinaire samenwerking tot een succesvolle realisatie volgens planning– en een tevreden opdrachtgever.
